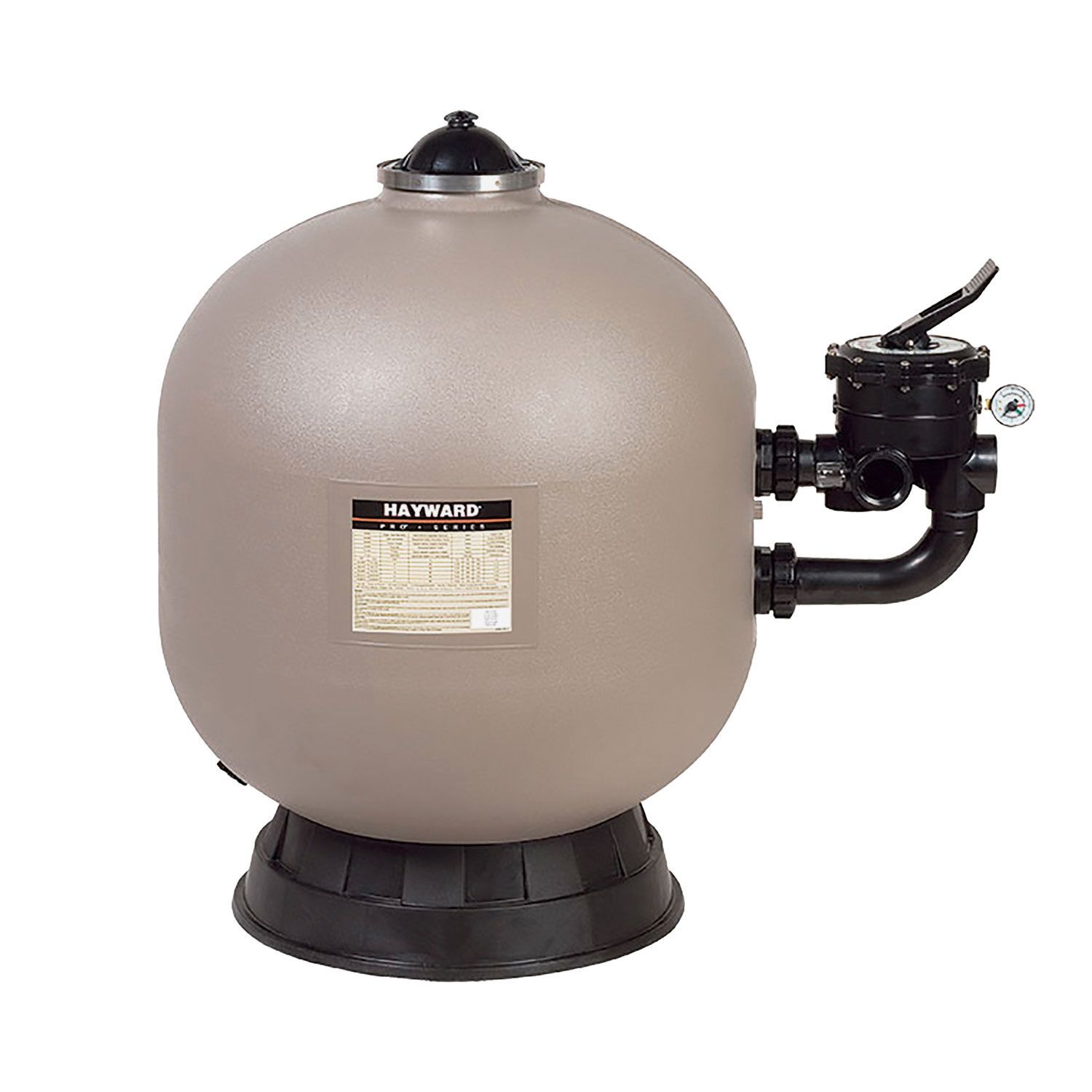

Фильтр Hayward ProSide S210SXE (10 м3/ч, D510)
АРТИКУЛ:
23565
Бренд:
Hayward
Цена:
459 043
СО СКЛАДА
-
+
0 шт.
Добавить в заказ
Доставим за 20 дней
Заказ в 1 клик
оформим за 5 мин
Hayward ProSide S210SXE - универсальный песочный фильтр для очистки габаритных частных бассейнов объемом до 40 000 л. Серия ProSide подходит для фильтрации воды при помощи кварцевой или стеклянной засыпки. Дутый усиленный корпус фильтра изготовлен из полиэтилена высокой прочности. Выдерживает давление до 3.5 бар, не восприимчив к коррозии и воздействию ультрафиолета. Комплектуется шестиходовым клапаном с манометром.
- Производительность: 10 м³/час
- Тип подключения: боковое
- Соединение: 1 1/2"
Описание
параметры
Отзывы
оплата
доставка
-
Рабочее давление до 3,5 бар
-
Подходит для соленой и морской воды
-
Подходит для установки на открытом воздухе
-
Удобная и быстрая замена песка без снятия клапана
-
Фильтрация до 50 микрон
-
Сделано во Франции
Фильтр
Hayward ProSide S210SXE
Песочный фильтр Hayward ProSide S210SXE предназначен для механической очистки воды в бассейнах объемом до 40 м³. Выпускается компанией Hayward на производственных мощностях во Франции .
Выдувной полиэтиленовый фильтр обладает превосходной устойчивостью к высоким давлениям до 3.5 бар, коррозии, деструктивному воздействию ультрафиолета, влаги и непогоды. Благодаря этому фильтр можно устанавливать на открытом воздухе. Внутри находятся коллекторы и диффузоры, изготовленные из ПВХ и АБС пластика, устойчивого к соленой и хлорированной воде.
В качестве фильтрующего элемента используется кварцевый или стеклянный песок. Неотфильтрованная вода из бассейна вместе с загрязняющими частицами всасывается насосом и подается на шестиходовой клапан. Боковое расположение контрольного клапана обеспечивает легкий доступ к замене фильтрующего элемента через крышку фильтра. Песок засыпается в бак и работает как система фильтрации постоянного действия. Вода проходит сквозь толщу песка, который улавливает и задерживает загрязнения, а отфильтрованная вода вновь поступает в бассейн.
-
до 3,5 бар
Рабочее давление
-
510 мм
Диаметр фильтра
-
боковой 6-ходовой клапан
В комплекте
-
10 м³/час
Производительность
-
до 40 000 л
Рекомендованный объем бассейна
Конструктивные особенности фильтров
Hayward серии ProSide
Hayward серии ProSide
-
Боковой 6-ходовой клапан
-
Быстрый доступ к замене песка
-
Легкость открытия дренажного клапана
Конструктивные и функциональные особенности шестиходового клапана для фильтров
Hayward серии ProSide
Hayward серии ProSide
- 1 ФИЛЬТР (FILTER) - фильтрация воды.
- 2 ОБРАТНАЯ ПРОМЫВКА (BACKWASH) - режим очистки фильтра. Запуск необходим, когда давление на манометре превышает начальное давление на 0.7 бар.
- 3 ПРОМЫВКА (RINSE) - режим слива в канализацию загрязненной воды после обратной промывки фильтра.
- 4 СЛИВ (WASTE) - прямой слив воды из бассейна в канализацию без фильтрации. Используется для понижения уровня воды в бассейне.
- 5 РЕЦИРКУЛЯЦИЯ (RECIRCULATE) - вода циркулирует, минуя фильтр, для быстрого распределения химических продуктов, или когда применяют шоковое хлорирование.
- 6 ЗАКРЫТО (CLOSED) - прекращение циркуляции воды между фильтром и насосом.
Технические характеристики и габариты фильтров Hayward серии ProSide
| Модель | Производительность фильтра, м³/ч | Диаметр фильтра, мм | Соединение, дюйм | Площадь фильтра, м² | Вес фильтра, кг | Вес песка, кг | A, мм | B, мм | C, мм | D, мм | Е, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| S210SXE | 10 | 510 | 1 ½ | 0.20 | 17 | 100 | 510 | 498 | 521 | 825 | 810 |
| S244SXE | 14 | 612 | 1 ½ | 0.28 | 24 | 150 | 612 | 594 | 521 | 875 | 920 |
| S0310SXE | 22 | 762 | 2 | 0.45 | 35 | 250 | 762 | 725 | 585 | 1070 | 1008 |
| S0360SXE | 30 | 895 | 2 | 0.64 | 61 | 350 | 895 | 880 | 585 | 1230 | 1147 |
| Модель | S210SXE | S244SXE | S0310SXE | S0360SXE |
|---|---|---|---|---|
| Скорость протока, м³/ч | 10 | 14 | 22 | 30 |
| Диаметр фильтра, мм | 510 | 612 | 762 | 895 |
| Соединение, дюйм | 1 ½ | 1 ½ | 2 | 2 |
| Площадь фильтра, м² | 0.20 | 0.28 | 0.45 | 0.64 |
| Вес фильтра, кг | 17 | 24 | 35 | 61 |
| Вес песка, кг | 100 | 150 | 250 | 350 |
| A, мм | 510 | 612 | 762 | 895 |
| B, мм | 498 | 594 | 725 | 880 |
| C, мм | 521 | 521 | 585 | 585 |
| D, мм | 825 | 875 | 1070 | 1230 |
| Е, мм | 810 | 920 | 1008 | 1147 |
Обеспечьте достаточную высоту для открытия фильтра (минимальная высота зазора: 650 мм над фильтром).
Разборная схема фильтра Hayward ProSide S210SXE
| Название детали | Количество деталей, шт | Код детали | |
|---|---|---|---|
| 1 | Регулируемый воздушный клапан | 1 | SX0200G |
| 2 | Уплотнительное кольцо | 1 | SX0200Z5 |
| 3 | Крышка | 1 | SX0244K |
| 4 | Уплотнительное кольцо | 1 | GMX0600F |
| 5 | Хомут | 1 | GMX0600NM |
| 7 | Диффузор | 1 | SX0244G |
| 8 | Верхнее колено | 1 | SX210CD1FW |
| 9 | Нижнее колено | 1 | SX210CD2FW |
| 10 | Сепаратор | 10 | SX200QNPAK10 |
| 11 | Центральная труба с креплением сепараторов | 1 | SX0242MA |
| 12 | Трубка воздушного клапана | 1 | CX1100Z4 |
| 13 | Винт крепления трубки | 1 | SX0200Z2 |
| 14 | Прокладка | 1 | SX0180G |
| 15 | Сливная пробка | 1 | SX180LA |
| 16 | Подставка | 1 | SX0200J |
| 17 | Втулка | 2 | SX0244DE |
| 18 | Уплотнительное кольцо | 4 | SX0244DE1 |
| 19 | Фитинг | 2 | SX244P |
| 20 | Клапан выбора режима работы | 1 | SP0719SE |
| 21 | Уплотнительное кольцо | 2 | SX200Z4PAK2 |
| 22 | Манометр | 1 | ECX271261 |
Свернуть таблицу
Развернуть таблицу
Приобретается комплектом из 10 единиц
Приобретается комплектом из 2 единиц
Приобретается комплектом из 2 единиц
Схема установки фильтров Hayward серии ProSide
