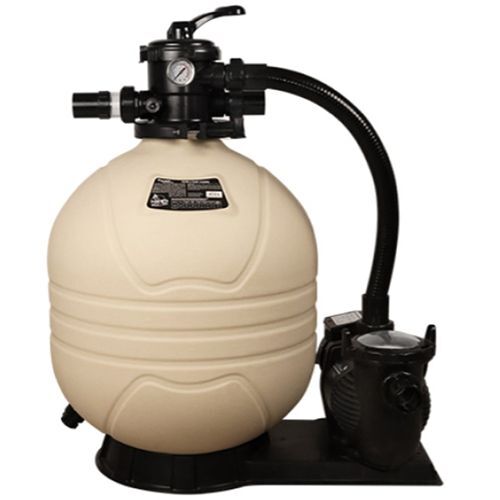

Фильтрационная установка Aquaviva FSM20 (10 м3/ч, D500)
АРТИКУЛ:
27322
Бренд:
Aquaviva
Цена:
499 716
СО СКЛАДА
-
+
4 шт.
Добавить в заказ
Доставим за 20 дней
Заказ в 1 клик
оформим за 5 мин
Описание
параметры
Отзывы
оплата
доставка
-
Высокая степень очистки
до 50 мкм -
Возможность установки на открытом воздухе
-
Легкий монтаж
и обслуживание -
Гарантия на фильтр
Фильтрационная установка
Aquaviva FSM20
Фильтрационная установка Aquaviva FSM – это отличный вариант для очистки воды механическим способом. Установка предназначена для бассейнов объемом до 40 м³. Фильтрационная установка состоит из насоса и песочного фильтра.
Циркулярный насос Aquaviva SPH100 с мощностью 1.1 кВт отличается тихой работой и обладает классом изоляции 155 (F), водонепроницаемостью IPX5, уровнем теплозащиты F. Автоматическая защита от высоких температур гарантирует высокую эффективность работы насоса и долги срок службы. Сетчатый префильтр объемом 2 л задерживает крупный мусор.
Фильтр Aquaviva MFV20 оснащен манометром и специальным шестиходовым клапаном. Хомут для подключения шланга вращается на 360 градусов. Для фильтрации используется кварцевый или стеклянный песок фракцией 0.5-0.8 мм. Это обеспечивает механическую очистку воды от частиц до 50 мкм. Корпус фильтра выполнен из полиэтилена высокой плотности, устойчивого к влаге, УФ-излучению, химии для бассейна и коррозии. Фильтрационная установка может размещаться на улице.
-
10 м³/час
Производительность системы
-
500 мм
Диаметр фильтра
-
до 2.8 бар
Максимальное давление
-
40 м³
Рекомендуемый объем бассейна
-
70 кг
Масса песочной засыпки
Конструктивные особенности фильтрационных установок
Aquaviva серии FSM
Aquaviva серии FSM
-
Насос Aquaviva SPH100
-
Фильтр Aquaviva MFV20
-
Литая платформа,устойчивая к коррозии
-
6-ходовой клапанс манометром и индикатором мутности воды -
Цельный зажимной хомут,который вращается на 360 -
Легкость открытия дренажного клапана
-
Насос Aquaviva SPH100
Фильтр Aquaviva MFV20
Литая платформа,устойчивая к коррозии
6-ходовой клапанс манометром и индикатором мутности воды
Цельный зажимной хомут,который вращается на 360
Легкость открытия дренажного клапана
Функциональные особенности
шестиходового клапана для фильтрационных установок
Aquaviva серии FSM
шестиходового клапана для фильтрационных установок
Aquaviva серии FSM
- 1 ФИЛЬТР (FILTER) - фильтрация воды.
- 2 ОБРАТНАЯ ПРОМЫВКА (BACKWASH) - режим очистки фильтра. Запуск необходим, когда давление на манометре превышает начальное давление на 0.7 бар.
- 3 ПРОМЫВКА (RINSE) - режим слива в канализацию загрязненной воды после обратной промывки фильтра.
- 4 СЛИВ (WASTE) - прямой слив воды из бассейна в канализацию без фильтрации. Используется для понижения уровня воды в бассейне.
- 5 РЕЦИРКУЛЯЦИЯ (RECIRCULATE) - вода циркулирует, минуя фильтр, для быстрого распределения химических продуктов, или когда прибегают к ударному хлорированию.
- 6 ЗАКРЫТО (CLOSED) - прекращение циркуляции воды между фильтром и насосом.
Производительность
фильтрационных установок Aquaviva серии FSM
фильтрационных установок Aquaviva серии FSM
Технические характеристики
фильтрационных установок Aquaviva серии FSM
фильтрационных установок Aquaviva серии FSM
| Модель | FSM17 | FSM20 | FSM24 |
|---|---|---|---|
| Производительность, м³/ч | 7 | 10 | 14 |
| Максимальное давление, бар | 2.8 | 2.8 | 2.8 |
| Площадь фильтрации, м² | 0.14 | 0.20 | 0.28 |
| Фракция песка, мм | 0.5 - 0.8 | 0.5 - 0.8 | 0.5 - 0.8 |
| Рекомендуемая масса песка для загрузки, кг | 40 | 70 | 125 |
| Шестиходовой клапан и манометр | Да | Да | Да |
| Индикатор мутности | Да | Да | Да |
| Модель | FSM20 |
|---|---|
| Производительность, м³/ч | 10 |
| Максимальное давление, бар | 2.8 |
| Площадь фильтрации, м² | 0.20 |
| Фракция песка, мм | 0.5 - 0.8 |
| Рекомендуемая масса песка для загрузки, кг | 70 |
| Шестиходовой клапан и манометр | Да |
| Индикатор мутности | Да |
| Модель | FSM17 |
|---|---|
| Производительность, м³/ч | 7 |
| Максимальное давление, бар | 2.8 |
| Площадь фильтрации, м² | 0.14 |
| Фракция песка, мм | 0.5 - 0.8 |
| Рекомендуемая масса песка для загрузки, кг | 40 |
| Шестиходовой клапан и манометр | Да |
| Индикатор мутности | Да |
| Модель | FSM24 |
|---|---|
| Производительность, м³/ч | 14 |
| Максимальное давление, бар | 2.8 |
| Площадь фильтрации, м² | 0.28 |
| Фракция песка, мм | 0.5 - 0.8 |
| Рекомендуемая масса песка для загрузки, кг | 125 |
| Шестиходовой клапан и манометр | Да |
| Индикатор мутности | Да |
Основные размеры
фильтрационных установок Aquaviva серии FSM
фильтрационных установок Aquaviva серии FSM
| Модель | Фильтр | Насос | A, мм | B, мм | C, мм | D, мм |
|---|---|---|---|---|---|---|
| FSM17-6W+SPH075 | MFV17 | SPH075 | 195 | 816 | 762.5 | 652 |
| FSM20-6W+SPH100 | MFV20 | SPH100 | 225 | 889 | 800 | 652 |
| FSM24-6W+SPH150 | MFV24 | SPH150 | 280 | 980 | 850 | 652 |
| Модель фильтрационной установки | FSM20-6W+SPH100 |
|---|---|
| Фильтр | MFV20 |
| Насос | SPH100 |
| A, мм | 225 |
| B, мм | 889 |
| C, мм | 800 |
| D, мм | 652 |
| Модель фильтрационной установки | FSM17-6W+SPH075 |
|---|---|
| Фильтр | MFV17 |
| Насос | SPH075 |
| A, мм | 195 |
| B, мм | 816 |
| C, мм | 762.5 |
| D, мм | 652 |
| Модель фильтрационной установки | FSM24-6W+SPH150 |
|---|---|
| Фильтр | MFV24 |
| Насос | SPH150 |
| A, мм | 280 |
| B, мм | 980 |
| C, мм | 850 |
| D, мм | 652 |
Разборная схема
фильтрационной установки Aquaviva FMS20
фильтрационной установки Aquaviva FMS20
| Название детали | Количество, шт. | Код детали | |
|---|---|---|---|
| 1 | 6-ходовой 1.5-дюймовый клапан с 3 штуцерами 1.5 дюйма и манометром (черный) | 1 | 88281550B |
| 2 | Пластиковый манометр с уплотнительным кольцом | 1 | 6021013 |
| 2 | Разъем для манометра/стопора | 1 | 1111048 |
| 3 | Набор штуцеров 1.5 дюйма (черный) с уплотнительным кольцом | 3 | 89280102B |
| 4 | Гайка M6 | 1 | 3021035 |
| 5 | Комплект зажима | 10 | 89012512 |
| 6 | Гайка в форме звезды | 1 | 1111101 |
| 7 | Винты M6110 мм | 1 | 3011166 |
| 8 | Уплотнительное кольцо | 1 | 2010007 |
| 9 | Бак фильтра для MFV20 | 1 | 89012502 |
| 10 | Боковой узел с центральной трубкой для MFV20 | 1 | 89012508 |
| 11 | Сепаратор | 1 | 1172008 |
| 12 | Дренажный клапан | 1 | 89011601 |
| 13 | Основание фильтра 16-21 дюймов для MFV17, MFV20 | 1 | 1111059 |
| 14 | Гайка для крышки | 1 | 1021143 |
| 15 | Прозрачная крышка | 1 | 1041057 |
| 16 | Уплотнительное кольцо для крышки | 1 | 2010253 |
| 17 | Корзина | 1 | 1112080 |
| 18 | Муфта соединительная 1.5 дюйма | 2 | 89023801 |
| 19 | Корпус насоса | 1 | 1021144 |
| 20 | Сливная пробка с уплотнительным кольцом | 2 | 89021307 |
| 21 | Уплотнительное кольцо для диффузора | 1 | 2010245 |
| 22 | Диффузор | 1 | 1112081 |
| 23 | Винт для рабочего колеса с уплотнительным кольцом | 1 | 89020719 |
| 24 | Крыльчатка для SPH100 (50 Гц) | 1 | 1311047 |
| 25 | 3/4 дюйма Механическое уплотнение | 1 | 4015046 |
| 26 | Уплотнительное кольцо для фланца | 1 | 2010246 |
| 27 | Фланец | 1 | 1021145 |
| 28 | Винт M835 с шайбой для двигателя | 4 | 89020720 |
| 29 | Винт M830 | 4 | 3011075 |
| 30 | Двигатель YYD-8022E для SPH100 | 1 | 4020117 |
| 31 | База | 1 | 1112082 |
| 31 | Подушка арки для базы | 1 | 2010211 |
| 32 | Подушка арки для кабельной коробки | 1 | 2011073 |
| 33 | Выключатель перегрузки PE77-8A/250VAC для SPH150 | 1 | 4015015 |
| 34 | Конденсатор для насоса SB/SR10, SB15 и SC100-150 и SPH100-150 | 1 | 4016014 |
| 35 | Кабельная коробка | 1 | 89022112 |
| 36 | Крышка вентилятора | 1 | 1321031 |
Схема монтажа
фильтрационных установок Aquaviva серии FSM
фильтрационных установок Aquaviva серии FSM
- 1 Фильтрационная установка Aquaviva серии FSM
- 2 Дренаж в канализацию
- 3 Бассейн
- 4 Система обеззараживания Sugar Valley Aquascenic HD
- 5 Дозирующий насос реагента pH
- 6 Средство для коррекции pH
О компании Aquaviva
Aquaviva – ведущий производитель оборудования, комплектующих и аксессуаров для бассейнов, аквапарков и спа. Многолетний опыт производственного процесса и использование новейших технологий направлены на постоянное улучшение качества и способность адаптировать продукцию под клиента. Разработчики воплотили в жизнь огромное количество проектов по водоочистке, водоподготовке, дезинфекции и фильтрации воды как для частных, так и для промышленных целей.
Высококачественные материалы, строгий контроль и автоматизация производства – гарантия надежной, долговечной и высокотехнологичной продукции Aquaviva. Инновационные технологии и активная динамика развития производственных линий позволяют быть на шаг впереди своих конкурентов.
Руководствуясь принципами честности и открытости, компания Aquaviva завоевала уважение и признание клиентов по всему миру.
Срок доставки:
20 дн.
Производитель:
Aquaviva
Размер:
889х800х652 мм
