Идеальное решение для простого и быстрого ухода за водой:насос добавляет химию в бассейн сам!
Анализ RedOxАвтодозация дезинфектанта
для бассейнов до 250 м³
Суперпрочные трубкииз Santoprene, стойкие к химреагентам, обеспечивают надежность и долговечность
LCD-дисплей+ дистанционное управление по кабельной сети Modbus
Электрод Rxв комлекте
Сделано в Италии
nbsp;

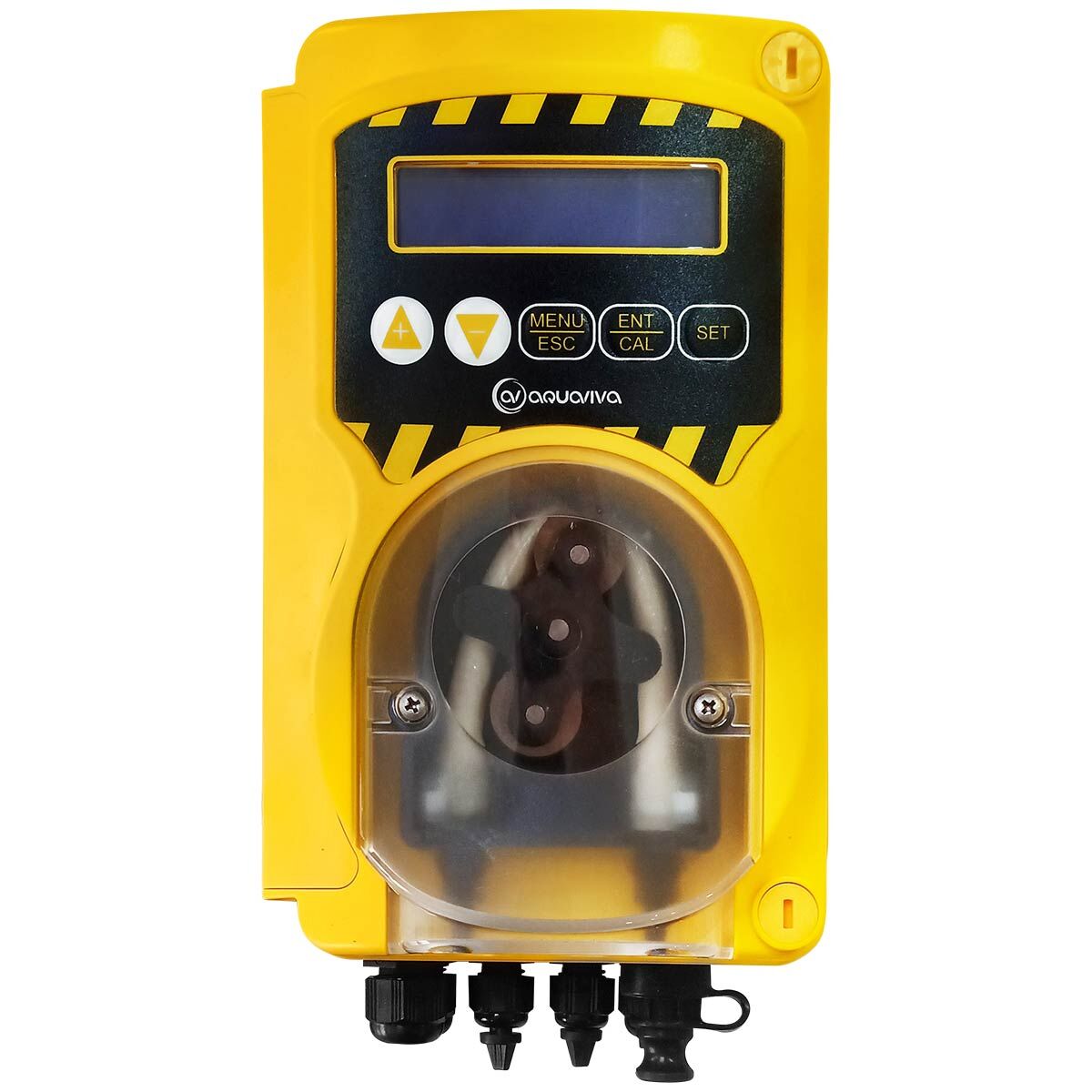

Перистальтический дозирующий насос Aquaviva SMV SmartPlus Rx 1.6 л/ч + набор Rx
Перистальтический дозирующий насос Aquaviva SMV SmartPlus pH/Rx с цифровым управлением - это отличный вариант для дозирования химии в бассейн в автоматическом режиме. Устройство предназначено для контроля и поддержки заданного уровня Redox в бассейнах емкостью до 250 м³.
С помощью LCD-дисплея с понятным интерфейсом можно настраивать целевой уровень Redox от 400 до 850 мВ. Также у вас есть возможность управлять насосом на расстоянии благодаря кабельной сети по протоколу Modbus. Насос дозирует реагент с производительностью до 1.6 л/ч в автоматическом режиме после приема сигнала датчика Rx. Датчик Rx и калибровочный раствор Rx входят в комплект. У вас есть возможно в случае надобности переключить насос на дозацию дезинфектанта пропорционально датчику pH и выбрать нужный уровень pH от 6 до 8 мВ. Датчик pH и калибровочный раствор pH приобретаются отдельно.
Подключение дозирующего насоса к циркуляционному насосу дает возможность дозировать реагент только во время фильтрации бассейна. Для контроля исправности устройства на расстоянии можно подключить дистанционное реле сигнализации. Циркуляционный насос и реле сигнализации в комплект дозирующего насоса не входят.
Благодаря движущимся роликам с втулками из бронзы увеличивается срок службы перистальтического насоса. Корпус из полипропилена и степень пылевлагозащиты корпуса IP65 обеспечат надежность и долговечность в работе насоса.
-
Тип насоса:перистальтический
-
Автонастройка производительности:в зависимости от желаемого показателя Rx
-
Производительность:до 1.6 л/ч
-
Допустимое давление в системе трубопровода бассейна:до 1.5 бар
nbsp;
Конструктивные и функциональные особенности
Подключение к циркуляционному насосу:реагент дозируется только во время фильтрации
Экран со светодиодной
подсветкой
Легкая замена трубок
АвтодозацияАвтоматическое добавление необходимой дозы дезинфектанта в зависимости от соответствия текущего и желаемого уровня Rx
Гибкая настройкаИнтуитивное меню для пропорциональной автодозации: желаемый уровень Rx, интервальная дозация и режим OFA
Сверхпрочные и долговечные трубки из сантопрена
Конструктивные и функциональные особенности
-
Подключение к циркуляционному насосу:реагент дозируется только во время фильтрации
-
Экран со светодиодной подсветкой
-
АвтодозацияАвтоматическое добавление необходимой дозы дезинфектанта в зависимости от соответствия текущего и желаемого уровня Rx
-
Гибкая настройкаИнтуитивное меню для пропорциональной автодозации: желаемый уровень Rx, интервальная дозация и режим OFA
-
Сверхпрочные и долговечные трубки из сантопрена
-
Легкая замена трубок
Что такое RedOx
RedOx - это показатель, в который входит текущий уровень дезинфицирующего средства и рН в воде. Благодаря данному показателю, дознасос автоматически меняет дозировку дезинфицирующего средства. Понятие RedOx происходит от слов: Reduction - уровень загрязнения воды органическими загрязнителями и Oxidation - способность к уничтожению.
pH - отвечает за свойства и качество воды. Показатель кислотно-щелочного баланса показывает концентрацию свободных ионов водорода в воде. Нормальный рН воды - это 7.2 - 7.4. Такая вода еще называется нейтральной. В случае нарушения баланса ионов, меняется и уровень рН. При завышенном показателе, вода проявляет щелочную реакцию, а при значении ниже 7.2 - кислую.
Благодаря электроду Rx, дозирующий насос анализирует уровень Rx воды и автоматически добавляет в бассейн необходимый объем вещества до нужного уровня по введенным настройкам.
RedOx зависит от:
- Уровня pH в воде:
- пониженный уровень рН повышает Redox. Кроме того, повышается риск образования коррозии на оборудовании, металлических деталях и швах. Отделка бассейна может подвергаться разрушению.
- повышенный уровень рН снижает Redox, что допускает к образование известкового налета и неприятного запаха. Такая вода будет вызывать раздражения глаз и кожи.
- Уровня дезинфектанта в воде:
- пониженный уровень дезинфектанта в воде понижает RedOx
- повышенный уровень дезинфектанта в воде повышает RedOx
nbsp;
Автоматическое дозирование
Перистальтический дозирующий насос Aquaviva SMV SmartPlus pH/Rx анализирует показатели электрода Rx. На основании этих данных насос самостоятельно дозирует нужное количество реагента в необходимой пропорции. Благодаря этому обеспечивается контроль уровня RedOx без человеческого участия.
Качество воды в бассейне не будет ухудшаться даже из-за влияния внешних факторов: солнце, осадки, купающиеся люди.
Доступные режимы работы
1. Пропорциональный
Цикл дозирования длится 300 секунд. В каждом цикле насос изменяет время дозации пропорционально приближению к необходимому уровню Rx, опираясь на показания электрода.
2. Постоянный
Дозировка составляет 1.6 л химии в час. Продолжается до тех пор, пока показатель не дойдет до заданного уровня Rx согласно показаниям электрода.
3. Интервальный
По очереди срабатывают циклы дозации и отдыха, до тех пор, пока показатель Rx не придет в норму. Продолжительность циклов дозации и отдыха задается от 1 до 360 секунд.
nbsp;
Настройки экономии и безопасности
Режим OFA - останавливает дозирование и включает аварийный сигнал, если нужный показатель в воде бассейна не был достигнут за установленное время. Данный режим создан для защиты от холостого хода в случае неисправности, например, в случае лопнувшей трубки.
LCD-дисплей
- Нажмите для увеличения значения параметра
- Удерживайте 3 секунды для сброса счетчика в режиме ожидания
- Нажмите для уменьшения значения параметра
Удерживайте 5 секунд, чтобы включить режим ожидания и отключить подсветку
Нажмите, чтобы отключить режим ожидания
Удерживайте, чтобы войти в меню калибровки
- Удерживайте 5 секунд для входа в меню
- Нажмите, чтобы выйти из меню с сохранением параметров
- Нажмите для подтверждения текущей настройки и перехода к следующему пункту
- Удерживайте 3 секунды, чтобы войти в меню выбора желаемого уровня Rx
Нажмите для забора реагента в режиме ожидания
nbsp;
Функциональные возможности дозирующего насоса
-
1 Подключение датчика уровня жидкого реагента:бережет от вероятных поломок насоса и продлевает срок эксплуатации: когда заканчиваются реагенты, работа насоса блокируется.
Датчик входит в комплект устройства. -
2 Подключение водосчетчика, установленного на трубу долива:с его помощью можно получить статистику притока свежей воды в бассейн после промывки фильтра. Водосчетчик в комплект не входит.
-
3 Подключение кабельной сети дистанционного управления через порт RS485 по протоколу Modbus:можно программировать и контролировать работу насоса в удаленном режиме благодаря панели управления, а также любых устройств на операционных системах IOS и Android.
-
4 Подключение температурного датчика PT100:позволяет проверять температуру воды на экране дознасоса. Датчик приобретается отдельно.
-
5 Подключение реле вспомогательного дозирующего насоса (сухой контакт, реле 250 В переменного тока, 10 А):разрешает подключить любой дополнительный дозирующий насос, для большей дозировки реагента на основании данных, которые передает датчик Rx. Дополнительный насос и реле в комплект не входят.
-
6 Подключение реле для подачи сигнала тревоги (сухой контакт, реле 250 В переменного тока, 10 А):с его помощью можно получать уведомления о поломках и нехватке реагента в удаленном режиме.
Реле покупается отдельно
Кабельная сеть дистанционного управления
У вас есть возможность устанавливать связь с контроллером и управлять дозирующим насосом Aquaviva SMV SmartPlus: программировать его работу и получать сообщения об ошибках с максимально быстрой скоростью.
Дистанционное управление происходит посредством панели управления, компьютера и гаджетов на ОС IOS и Android. Протокол Modbus дает возможность встроить дозирующий насос в систему Умный Дом.
Смотреть наборы регистров для протокола Modbus nbsp;
Характеристики
| Тип насоса, материал узла, контактирующего с реагентами (мембрана/трубки) | Перистальтический, трубки Santoprene |
|---|---|
| Тип дозирования | Постоянное и пропорциональное |
| Тип управления | Цифровое: LCD дисплей + дистанционное: с помощью кабельной сети по протоколу Modbus |
| Возможность регулировки частоты впрыска, впрыск/мин | Нет |
| Возможность регулировки производительности от 0 до 100% | Нет |
| Подключение электродов pH | Да, датчик приобретается отдельно |
| Диапазон анализа pH | от 3 до 10 |
| Диапазон настройки желаемого уровня pH | от 6 до 8 |
| Подключение электродов Rx | Да, датчик в комплекте |
| Диапазон анализа Rx, мВ | от 200 до 999 |
| Диапазон настройки желаемого уровня Rx, мВ | от 400 до 850 |
| Функция Pro band - насос снижает интенсивность работы по мере приближения показателей к заданному диапазону | Да, в режиме пропорционального дозирования |
| Функция Alarm Band - защита от передозировки при поломке электрода. можно задать показатели, при которых насос остановится | Нет |
| Функция OFA - аварийный сигнал и прекращение дозации, если нужный показатель не достигнут за определенное время | Да |
| Подключение датчика уровня жидкого реагента | Да, датчик в комплекте |
| Подключение датчика протока | Нет, работа от сигнала циркуляционного насоса |
| Подключение датчика температуры | Да, датчик приобретается отдельно |
| Подключение выносной кнопки удаленного управления | Нет |
| Подключение водосчетчика с импульсным входом | Да, водосчетчик приобретается отдельно |
| Подключение к станции управления дозацией Aquaviva | Да, по протоколу Modbus через порт RS485 |
| Задержка включения | Нет |
| Задержка калибровки | Нет |
| Сбор статистики | Да, с помощью водосчетчика |
| Таймер | Нет |
| Пароль | Нет |
| Допустимое давление в трубопроводе, бар | до 1.5 |
| Производительность, л/ч | до 1.6 |
| Диаметр штуцерных соединений | — |
| Размер трубки (внутренний/внешний) | 4/6 |
| Степень пылевлагозащиты | IP65 |
| Материал корпуса | РР (ролики из PVDF с бронзовыми втулками) |
| Питание, В | 230 |
| Мощность, Вт | 10 |
| Вес, кг | 1 |
Свернуть таблицу Развернуть таблицу
Разборная схема
-
1Крепежный кронштейн
-
2Задняя панель корпуса
-
3Электронная плата управления
-
4Лицевая панель корпуса
-
5Пластиковое покрытие экрана
-
6Клавиатура
-
7Передняя крышка
-
8Перистальтическая трубка
-
9Роликовые опоры
-
10Перистальтический корпус
-
11Перистальтический двигатель
-
12Кабель электропитания
-
13Электрический кабель для соединения дозирующего насоса с циркуляционным насосом
nbsp;
Основные размеры
Комплектация
| Деталь | Количество, шт | |
|---|---|---|
| 1 | Перистальтический дозирующий насос Aquaviva SMV SmartPlus pH/Rx 1.6 л/ч | 1 |
| 2 | Всасывающий шланг из ПВХ Crystal 4х6 5 м | 1 |
| 3 | Фильтр забора реагента PVC | 1 |
| 4 | Инжекторный обратный клапан FPM ⅜" | 1 |
| 5 | Датчик Rx | 1 |
| 6 | Полиэтиленовый напорный шланг 4х6 мм, 4 м | 1 |
| 7 | Хомут-держатель для закрепления держателей датчиков PSS3 на трубе 2" Ø50 мм | 2 |
| 8 | Переходник для инжекторного клапана | 1 |
| 9 | Держатель датчика PSS3 | 1 |
| 10 | Крепежный кронштейн для монтажа на вертикальной или горизонтальной поверхности | 1 |
| 11 | Буферный раствор | 1 |
| 12 | Датчик уровня жидкого реагента | 1 |
| 13 | Комплект фитингов | 1 |
| 14 | Крепление датчика уровня | 1 |
| 15 | Комплект шурупов и дюбелей для установки кронштейна Ø6 мм | 1 |
nbsp;
Принцип работы
перистальтических насосов
перистальтических насосов
Принцип работы перистальтических насосов основывается на передавливании эластичной трубки роликами, который ходят по окружности. Жидкость попадает через входящий клапан, а пережим трубки на узких местах обеспечивает одинаковое проталкивание жидкости в систему трубопровода бассейна.
В перистальтических дозирующих насосах перекачиваемые реагенты не соприкасаются с узлами насоса и его корпусом.
Благодаря этому возможна дозировка любых реагентов. Материалы не будут подвергаться износу.
Единственная деталь, контактирующая с химией – трубка, которая легко меняется по мере необходимости.
Трубки из сантопрена для дозирующих насосов Aquaviva
Сантопрен - это надежный материал, который сочетает в себе характеристики вулканизированного каучука и термопластов. По своим свойствам он похож на термореактивную резину EPDM. Сантопрен устойчив к старению, истиранию, передавливанию и скручиванию. Трубки из данного материала отлично подходят для дозирования любых химических веществ, таких как хлор, щелочи и кислоты.
nbsp;
Схема установки
-
1Басcейн
-
2Насос Hayward K-FLO
-
3Фильтр Hayward ProSide
-
4Подключение электрода Rx
-
5Дезинфектант
-
6Подключение фильтра для забора реагента
-
7Перистальтический дозирующий насос Aquaviva SMV SmartPlus pH/Rx
-
8Подключение обратного клапана впрыска реагента
Заземление дозирующих насосов
Заземляющий электрод рекомендуется устанавливать в непосредственной близости от электродов Rx, FreeCl или ORP. Такое заземление позволяет отводить остаточные (блуждающие) токи, которые могут негативно воздействовать на работу станций дозации при замере RedOx, FreeCl и ORP. Также могут портиться металлические изделия, которые находятся в воде бассейна или каким-то образом контактируют с ней (панели, оси валов насоса и т.д.). Ознакомиться детальнее О компании Aquaviva
